客戶名稱：山東琛德實業有限公司

           項目名稱：琛德實業-35kv 配電系統電能治理治理

           山東琛德實業有限公司從事金屬材料的回收、開發研究和銷售，根據用戶提供的供電系統資料可知，用戶現有兩條35kV 專線供電。廠內安裝有兩臺 110kV/35kV 主變，每臺容量為 50000kVA。每臺主變各帶兩臺電爐變壓器(24 脈整流的 23000kVA 電爐變),其中 2#主變帶有 1 臺 9000kVA 精煉爐變壓器。由于電爐設備各低壓繞組側整流裝置的電氣傳動采用的是 24 脈整流技術，在工作時系統中不同程度地產生了一定的諧波發生量(24N±1)。根據我公司以往在電爐方面的諧波治理工程經驗可知，24 脈電爐設備工作時，在用戶高壓配電系統中， 會產生大量的 2、3、4、5、6、7、8、11、13 次諧波，高次諧波電流注入 35kV 電網，將導致電力系統中高次諧波含量迅速增長，引起供電電壓波形畸變，增加了線損和用電設備的損耗，造成了多余的能耗，影響電網其他用電設備的正常運行，降低了電能質量，影響了電網的用電安全，對設備的安全運行造成了安全隱患。

           根據用戶提供的現場技術數據、技術要求，以及諧波數據分析，結合我公司以往對其它同類型項目的設計經驗，通過計算、修正及仿真，本方案設計在每段的 35kV 側各加裝一套35kv無源濾波補償裝置，設計單套濾波裝置基波補償容量為11000kvar(在滿足濾波的同時，不會造成過補)，裝置共分為 3，4，5，6 次 4 條濾波支路(低次的濾波通道對高次諧波具有一定的吸收效果)。吸收 3，4，5,6,7，11，13 次諧波電流同時提供基波無功補償。

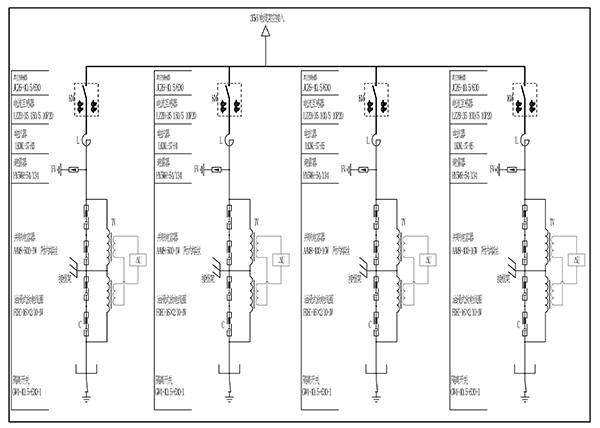

         濾波裝置的一次接線圖如下圖所示:

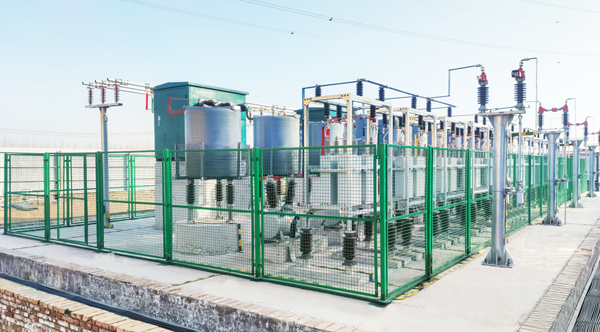

(現場產品圖)

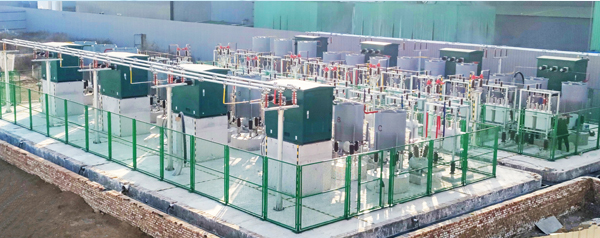

(現場產品圖)

         我們站在客戶的立場考慮問題，在保質保量的前提下為客戶節省成本，客戶對于我們專業的技術以及貼心的服務大大贊賞，我司各部門積極配合，使得產品按時到達用戶現場，且順利完成驗收!
