容量范圍：電壓等級為6kv時，電容器額定容量≤6000kvar
 電壓等級為10kv時，電容器額定容量≤12500kvar
  電壓等級為35kv時，電容器額定容量≤36000kvar

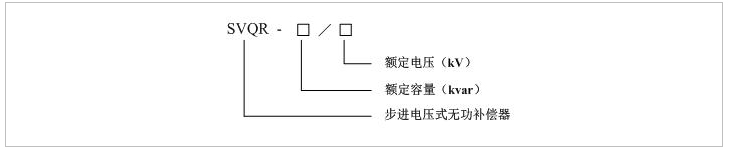

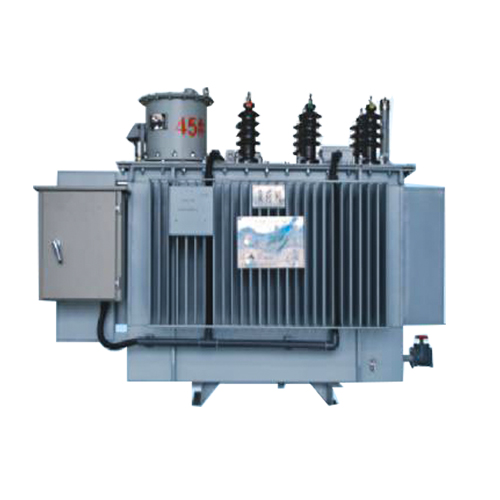

HZS-SVQR電壓調節型無功自動補償裝置主要由一次部分和二次部分構成。
一次部分主要包括：隔離開關、自耦調壓器、串聯電抗器（在諧波較為嚴重的變電站、須在自耦調壓器和電容器組之間串聯一定電抗率的電抗器）、電力電容器、放電線圈、避雷器、圍欄等。
二次部分主要包括：控制屏（控制器及手動操作系統）。
HZS-SVQR電壓調節型無功自動補償裝置與傳統的其他補償裝置相比，它不是靠改變電容值C來補償無功，而是利用電容器組在無功補償中輸出的無功和其端電壓的平方成正比的原理來實現無功補償，即：Q=wCU²
雖然在整套裝置中只采用了一組固定容量的電容器組，在補償過程中，其電容器的電容值是固定不變的，但輸出無功能隨其端電壓的改變而變化。

SVR線路自動調壓器共有三部分構成：自耦變壓器、有載分接開關和自動控制器。
自耦變壓器的整個線圈分為三部分：串勵線圈、并勵線圈，控制線圈。其中，串勵線圈是一個有多個抽頭的繞組，這些抽頭通過有載分接開關的不同接點串聯在輸入輸出之間，改變分接位置,從而改變自耦變壓器變比，達到調整電壓的目的；并勵線圈為自耦變壓器的公共繞組，產生傳遞能量的磁場； 控制線圈為控制器提供工作電源和采樣信號。
有載分接開關，是可在帶負載的情況下轉換接點的開關。在自動調壓器中，串聯繞組的抽頭接在有載分接開關的不同接點上，可以通過轉換接點調節變壓器變比來改變其輸出電壓。
自動控制器是整個裝置的核心部分,它主要由單片機控制芯片、顯示電路、按鍵電路、電壓采樣、電流采樣、狀態輸入、通訊端口、控制輸出電路、數據存儲等電路組成，應用了計算機技術、電子技術、采用軍品級控制芯片、可靠性高，抗干擾能力強可適應戶外惡劣環境。

1:補償技術先進
突破了用斷路器、真空接觸器對電容器進行分組投切的傳統無功補償方式，解決了投切過程中的涌流和重燃過電壓等問題。
2:實時跟蹤、補償精細
通過改變調壓器的輸出電壓，來改變補償電容器的端電壓，進而改變裝置輸出的無功功率；利用有載分接開關調節調壓器的輸出電壓，調節精度高，級差小，可達到七級或九級，更加精細地自動跟蹤補償無功功率。
3:運行安全
整個裝置在運行的過程中，調壓器調壓的級差較小，加之有載分接開關過渡電阻的接入及調壓器自身的漏抗，幾乎不產生涌流，因此減少了對系統的沖擊，保證了系統的安全運行，提高了設備的使用壽命。
4:設備使用壽命提高
利用有載分接開關完成切換的過程，電容器不斷電，大大延長了電容器的使用壽命，并避免了操作過電壓的產生。
5:智能控制
裝置自動化程度高，可適應變電站主變的各種運行方式，人機界面友好，保護功能完善；具有電容器過電流、過電壓、零序電流、調壓器瓦斯和溫度等保護功能，操作簡便，可靠性高。
6:實現就地、遠程監控
具有完備的通信和數據存儲功能。可采集實時數據和三個月的歷史運行數據，通過無線通訊模塊、GPRS或CDMA等多種通訊方式，實現數據傳輸、就地及遠程監控。
7:兼容性強
不僅適用于新建變電站，還特別適合老站改造。在老站改造中，只需要在傳統無功補償裝置的斷路器和電容器組之間串聯一臺調壓器，即可將原有投切一級手動固定補償裝置改造成具有9級精細無功調節的自動補償裝置，而且，變電站原有的補償設備，例如開關柜、電抗器、電容器組、放電線圈、隔離開關等設備都可以繼續使用。
8:性價比高
在同等容量下，其造價僅為靜止無功補償器(SVC)的20～30％。

(1) 海拔高度： ≤2000m（2000m以上用戶訂貨時需特別提出）
(2) 環境溫度：最高氣溫＋40℃；最低氣溫－35℃
(3) 防污穢能力：Ⅲ級
(4) 傾斜度：≤3o
(5) 風速：不超過35m/s
(6) 抗震水平：地震引發的地面加速度ag，水平方向低于3 m/s2；垂直方向低于1.5 m/s2
(7) 周圍環境：無明顯污穢和火災等危險。

1、控制器參數
● 額定電壓：AC/DC 220V
● 額定頻率：50Hz
● 功耗標準：≤30W
● 開關量輸入：21路空接點輸入
● 開關量輸出：12路
● 電壓模擬量輸入范圍：AC100 ×（60%~120%）V
● 電流模擬量輸入范圍：5 ×（10％～120％）A
● 測量精度：0.5級
● 抗干擾等級：3級，符合GB/T17626.12-1998的要求
● 工頻耐壓：2kV / 1min
2、裝置參數
● 額定電壓：6kV、10kV、35kV
● 額定頻率： 50Hz
● 額定容量：500kVA～6000kVA；或按照用戶要求設計
● 無功功率調整范圍：36%～100%額定容量（9級），或按照用戶要求設計。
● 調壓器工頻耐壓：35kV / 1min
● 電容器工頻耐壓：42kV / 1min
● 雷電沖擊耐壓(峰值)：75kV
● 二次回路工頻耐壓：2kV / 1min

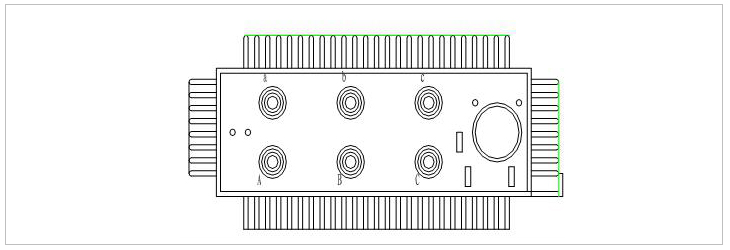

外形圖

臺面布置圖

•

  用料講究 品質保證

  與國內外知名品牌供應商形成戰略合作,成熟,穩定的原材料供應渠道,性能穩定,質量有保障。



  封閉設計 安全可靠

  封閉式母排結構設計，模塊化組裝，安全整潔，徹底擺脫帶電體裸露、結構散亂、線束纏繞等一系列安全隱患。

•
•

  熔絲保護 響應快速

  創造性采用熔斷器代替?zhèn)鹘y(tǒng)微型斷路器，6KA（Icu）→100KA（Icu）改變的不是一個數字，而是一種安全觀念！



  精確投切 無涌流

  精確的過零點投切技術，降低電網傳輸損耗，抑制電壓波動，解決電容器鼓肚、電抗器發熱、熔絲斷路的困擾
