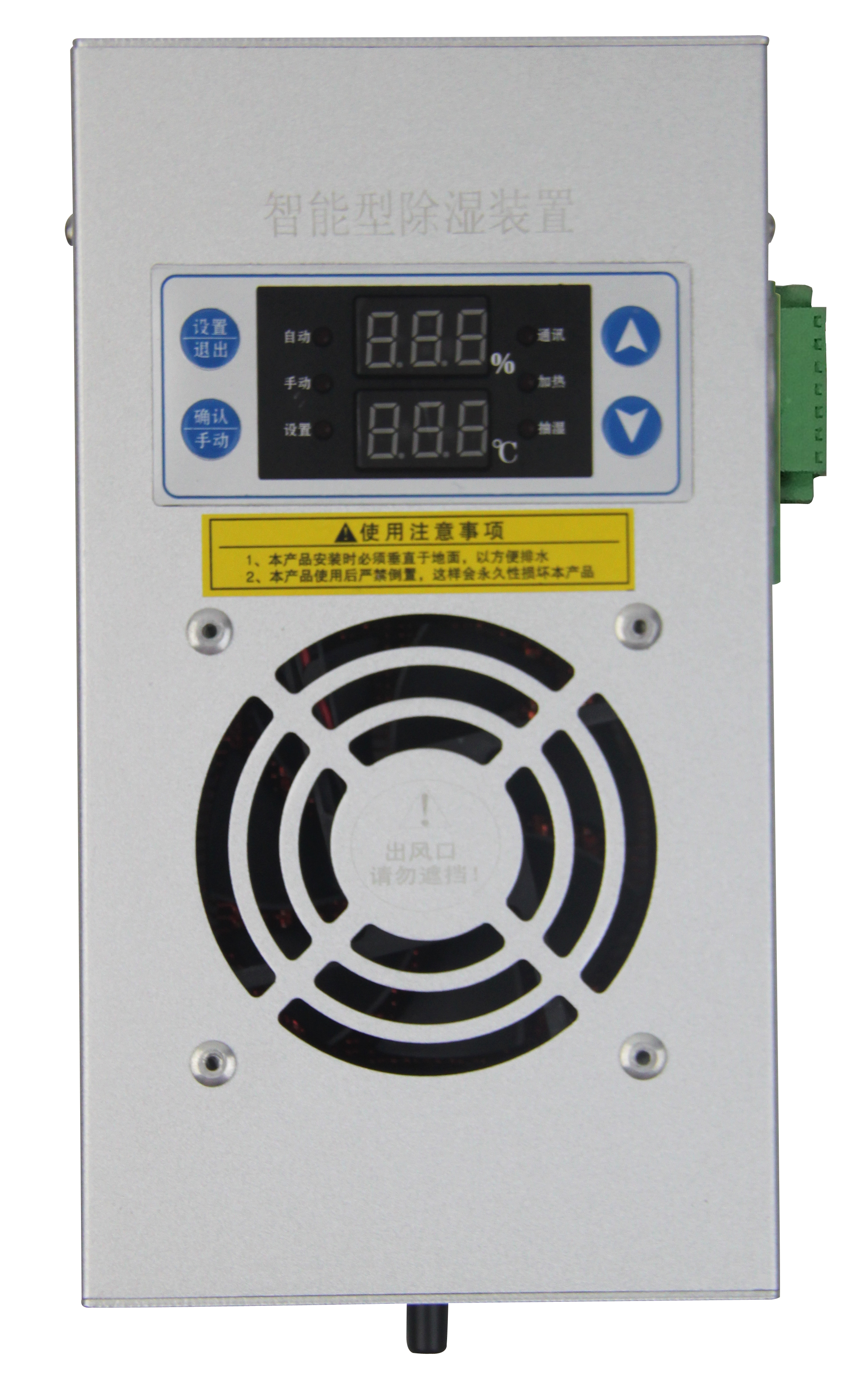

一、產品簡介

HZS-ZDF系列智能型除濕裝置是采用半導體制冷除濕方式，主動將密閉空間的潮濕空氣在風扇的作用下吸入除濕風道，空氣中的水汽經過半導體制冷機構后冷凝成水，再通過導水管排出柜體，可以達到很好的除濕效果。通過減低空氣中含水量，使相對濕度和絕對濕度同時下降，幾乎不提高溫度，不產生溫差帶來的負面影響，從根本上杜絕或減少了事故的發生，也不會因高溫而加速柜內器件及柜體的老化。智能型除濕裝置把被動防止凝露方式,改為主動引導凝露，有效的防止柜內設備老化、絕緣強度降低、二次端子擊穿、材料霉變及鋼結構件銹蝕等安全隱患，保證電網安全運行。

設備內部發生凝露引起爬電、閃絡事故，一般發生在以下幾種情況：一是地區濕度高，天氣溫度變化大，開關柜底部濕潤，有的電纜溝甚至有積水；二是有的開關柜在地下室，濕度高，柜體內溫度特別是接近地面的溫度低于環境溫度；三是有的設備處于暫時停運狀態，電氣柜內小環境溫度就比四周環境溫度低，在其表面就極易形成結露，在這種情況下，一旦送電投運，事故就隨之發生。 為保證電網系統的安全運行，電氣設備的長壽命、安全有效使用，電力系統對柜內防潮、防凝露提出了更高要求。

二、應用范圍

1、GIS控制柜、高低壓開關柜、環網柜、戶外端子箱、機械控制柜、箱式變電站、干式變電站等電氣設備；

2、集成電路，硅晶體，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，計算機板卡防潮儲存；

3、物理化學儀器、實驗材料、絕緣材料的防潮管理，化學品、藥品、食品、纖維、生物制劑的防潮儲存。

   三、產品特點

1、體積小、重量輕、安裝方便快捷；

2、自動運行與手動除濕功能切換、溫度啟動值和除濕啟動值可調；

3、除濕風道主動引凝、排出氣體加熱降濕，有效達到了對電氣柜密閉空間防潮除濕的綜合治理；

4、濕度、溫度傳感器24小時實時采樣，超出設定啟動值自動引凝；

5、濕度、溫度設置具有記憶功能，不會因?yàn)橥ｉ_(kāi)機而消失；

6、故障顯示功能，可快速查找故障點保證正常運行；

7、采用專用防潮元件，外殼采用304不銹鋼/鋁合金型材結構，保證在潮濕環境下正常工作；

8、屏蔽隔離技術的運用，符合GB / T17626-2008的3級標準，保證能夠在強電磁場下工作；

9、除濕引凝管路，可把引凝后的水排出柜外，同時也可采用儲液袋柜外收集。

10、型號帶“T”的具有加熱功能，當檢測到箱體環境溫度低時，除濕裝置內部的風機和PTC加熱器啟動工作。

11、型號帶“W”的具有無線遠程控制功能，可遠程控制、調節運行參數以及故障上報功能，無線傳輸?shù)木嚯x2000米（空曠條件下測試）。

12、型號帶S的具有RS485通訊功能，通訊地址可調；可遠程控制、調節運行參數以及故障上報功能。

四、功能特點

1、溫濕度監測及顯示功能，除濕/低溫閾值可設置；

2、迅速降低開關柜內濕度，水份直接排出柜外；

3、低溫輸出接點：一路無源接點輸出；

4、除濕工作控制方式：手動/自動；

5、通訊功能與除濕故障報警功能。

   五、技術參數

   六、工作原理

智能型除濕裝置由電源系統、送風系統、半導體制冷器、溫濕度檢測控制回路、加熱回路、無線模塊及排水管路組成。

   1、除濕原理

當潮濕空氣經風扇吸入后，通過特殊設計的風道流動，先經半導體制冷器降溫結露，制冷器的結露在重力作用下滴入引水槽，再由導水管流出柜外。在設定啟動值內經過充分循環除濕，使柜內空氣濕度降至結露點以下，完成整個防潮引凝加熱過程。同時，智能型除濕裝置信號采集傳感器外置，能實時準確的采集到柜內的真實濕度，保證智能型除濕裝置在柜內將要達到凝露條件時提前啟動除濕。

   2、低溫加熱功能

當箱體溫度低于設定的啟動值時，除濕裝置啟動內部加熱器回路（加熱器外接，功率可接50～500W）,直到箱體溫度升高到設定啟動值加5℃時，加熱器回路停止工作。

3、無線遠程控制功能

當具有無線控制功能的除濕裝置收到主控室的數據時，分析數據后馬上回復數據給主控室，無線通訊可達2000米。

4、RS485通訊功能

當具有RS485通訊功能的除濕裝置收到上位機的數據時，分析數據后馬上回復數據給上位機，一臺上位機最大可連接200臺（上位機端推薦在A、B間接一個120歐姆的負載電阻）。

   七、顯示說明

開機后，除濕裝置進入自檢狀態，自檢完成后，上排數碼管顯示濕度值，下排數碼管顯示溫度值。

   八、操作說明

1、手動/自動模式：當除濕裝置工作在自動狀態時，“自動”指示燈點亮，”手動“指示燈滅，按一下“確認/手動”按鈕后，”自動”指示燈滅，”手動“指示燈亮。

2、設置參數模式：電源接通后，除濕裝置自檢通過后，自動進入自動模式，雙層數碼顯示當前的濕度值和溫度值。按“設置/退出”鍵可設置除濕啟動值、除濕斷開值、加熱啟動值以及無線通訊地址。

2.1設置濕度啟動值：當除濕裝置工作正常狀態下（雙層數碼管顯示當前溫濕度值時即為正常狀態），按“設置/退出”鍵，除濕裝置進入設置狀態，上排數碼管顯示P1(當上排數碼顯示P1時，表示下排顯示的數值為濕度啟動值；當上排數碼顯示P2時，表示下排顯示的數值為濕度斷開值；當上排數碼顯示P3時，表示下排顯示的數值為溫度啟動值；）時，按“確定/手動”按鍵，下排的數字閃爍，此時按“向上”或“向下”按鍵可修改濕度的啟動值；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改濕度啟動值設置完成。

2.2設置濕度斷開值：當除濕裝置工作正常狀態下（雙層數碼管顯示當前溫濕度值時即為正常狀態），按“設置/退出”鍵，除濕裝置進入設置狀態，按“向上”或“向下”按鍵，直到上排數碼管顯示P2(當上排數碼顯示P1時，表示下排顯示的數值為濕度啟動值；當上排數碼顯示P2時，表示下排顯示的數值為濕度斷開值；當上排數碼顯示P3時，表示下排顯示的數值為溫度啟動值；）時，按“確定/手動”按鍵，下排的數字閃爍，此時按“向上”或“向下”按鍵可修改濕度的啟動值；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改濕度斷開值設置完成。

2.3設置溫度啟動值：當除濕裝置工作正常狀態下（雙層數碼管顯示當前溫濕度值時即為正常狀態)，按“設置/退出”鍵，除濕裝置進入設置狀態，按“向上”或“向下”按鍵，直到上排數碼管顯示P3(當上排數碼顯示P1時，表示下排顯示的數值為濕度啟動值；當上排數碼顯示P2時，表示下排顯示的數值為濕度斷開值；當上排數碼顯示P3時，表示下排顯示的數值為溫度啟動值；P4時，表示本機通訊地址；P5時，表示制冷片停止制冷動作值；)，按“確定/手動”按鍵，下排的數字閃爍，此時按“向上”或“向下”按鍵可修改溫度的斷開值；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改溫度啟動值設置完成；P6降溫參數溫度≥65度啟動；低于設定值5度停止；P3升溫參數溫度≤5度啟動加熱，大于設定值5度停止；P7升溫降溫參數選擇，00升溫型，01降溫型。

2.4設置通訊地址：當除濕裝置工作正常狀態下（雙層數碼管顯示當前溫濕度值時即為正常狀態），按“設置/退出”鍵，除濕裝置進入設置狀態，按“向上”或“向下”按鍵，直到上排數碼管顯示P3(當上排數碼顯示P1時，表示下排顯示的數值為濕度啟動值；當上排數碼顯示P2時，表示下排顯示的數值為濕度斷開值；當上排數碼顯示P3時，表示下排顯示的數值為溫度啟動值；P4時，表示本機通訊地址；P5時，表示制冷片停止制冷動作值；），按“確定/手動”按鍵，下排的數字閃爍，此時按“向上”或“向下”按鍵可修改通訊地址；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改溫度啟動值設置完成。

2.5制冷片停止制冷動作值：按“確定/手動”按鍵，下排的數字閃爍，此時按“向上”或“向下”按鍵可修改此值；修改完成后按“確定/手動”鍵保存，數字停止閃爍；修改溫度啟動值設置完成。（備注：動作制冷值以10為基準，即10 代表0度停止制冷，11 代表+1度、9代表-1度。）

備注：制冷片測溫修正值，在正常開機界面顯示溫濕度時，同時按下向上”和“向下”按鍵即可進入設置閃爍界面，設置方法同上。

3、遠程控制：當除濕裝置有收到主控室的無線數據時，通訊指示燈會頻閃；具體遠程控制器查看無線遠程控制軟件說明書。

4、485通訊：除濕裝置有收到上位機的數據時，通訊指示燈會頻閃；具體通訊協議見附件。

   九、安裝

1、使用M5螺釘或者5mm的鉚釘固定。安裝時抽濕裝置必須豎放，出水口朝下；

2、保證抽濕裝置前面與其他裝置間有大于5cm的空間，來保證正面風扇出風口出風。

3、將出水管一端接入抽濕裝置的派送口，用卡箍固定，出水管中間保持順暢，不得纏繞，以方便排水。另一端通向箱體外面。

4、電源接線端子L/N接上AC220V電源即可（見接線圖）。

5、加熱器一腳接在負載L腳上另一腳接電源的N腳上。

   十、安裝圖

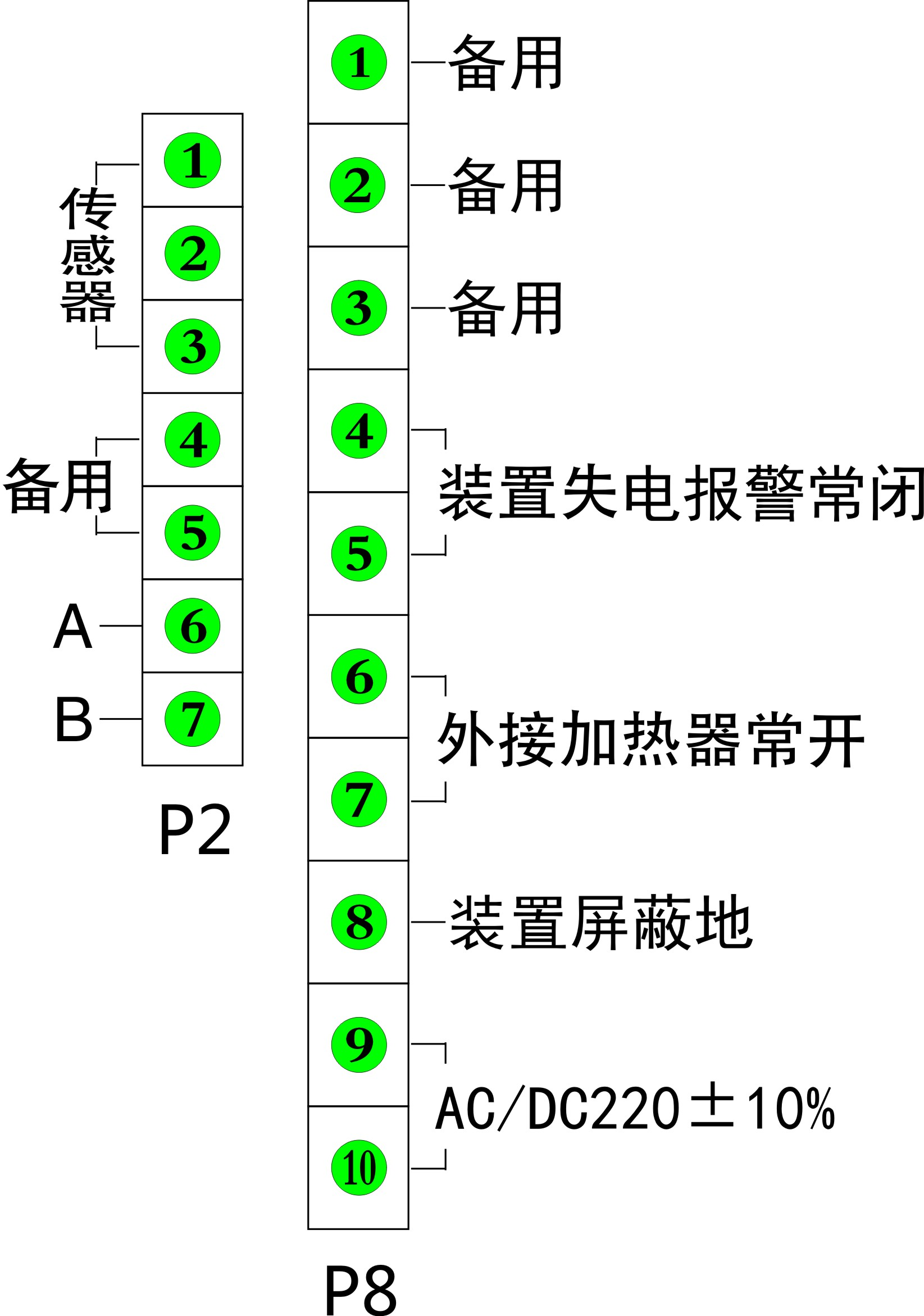

  十一、接線圖

   十二、質量保證

本產品在交付之日起，提供三年質量保證。在質量保證期內，由于產品質量原因?qū)е碌漠a(chǎn)品損壞，本公司予以免費換新服務，因使用不當?shù)确琴|(zhì)量原因造成的損壞，或超過產品質量保證期，本公司予以終身維修和維護，只收取零件費用（如需現場解決需收取技術指導費用）。

   十三、裝箱清單

   附：通訊規約

本裝置采用類MODBUS（RTU模式）通訊規約，RS-485通信方式, 波特率為9600bps，1位起始位,8位數據位，無校驗，1位停止位，即1字節數據共10比特位。裝置出廠時站號設置為01，用戶可根據現場情況重新設置。

1、主站查詢溫濕度值。

說明:主站下發此報文可以實時讀取當前環境溫濕度

例如：主站下發： 01 03 00 00 00 06 45 CA

      從機回復： 01 03 06 53 02 0D 01 00 00 BA 07

備注：溫濕度末位表示小數位，負溫度時16位溫度值的最高位置1

例如：-10.1℃表示為1000 0000 0110 0101

2、主站查詢?cè)O(shè)置參數。

說明:主站下發此報文可以實時讀取設置參數

例如：主站下發： 01 04 00 01 00 06 C8 21

      從機回復： 01 04 06 41 2D 05 01 01 00 88 92 00

加熱繼電器輸出狀態（01表示閉合，00表示常開）

3、主站下發更改裝置參數

說明:主站下發此報文可以更改除濕機參數

例如：主站下發： 01 10 00 00 00 06 06 40 2A 05 0A 0A 0A D0 97

      從機回復： 01 10 00 00 00 06 06 F2 8A

      此報文表示：濕度啟動值設置為：64%RH

               濕度停止值設置為：42%RH

                   溫度啟動值設置為：5℃

請注意：備用寄存器必須填充0X0A ，否則有可能導致裝置故障

4、主機下發手動啟動除濕，自動除濕。

主站下發報文格式：

說明：主站下發此報文表示手動除濕

   主站下發:01 06 00 01 00 01 CA 19

   從機回復：01 06 00 01 00 01 CA 19

5、注意事項

l 建議在連接本裝置的485總線上的MODBUS幀速不大于3幀/秒。

l 建議同一條通信總線上只連接本公司產品。

l 若要更改裝置站號，建議先停止后臺通信。

•
